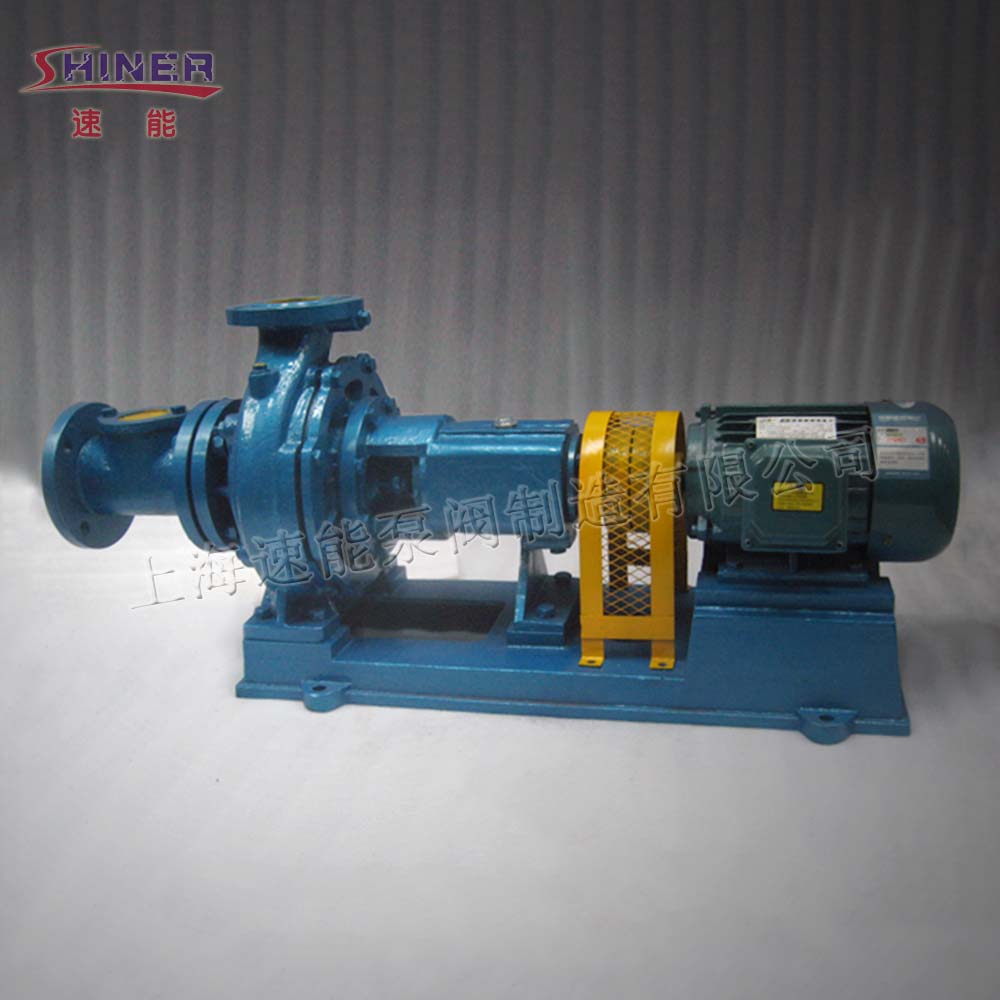

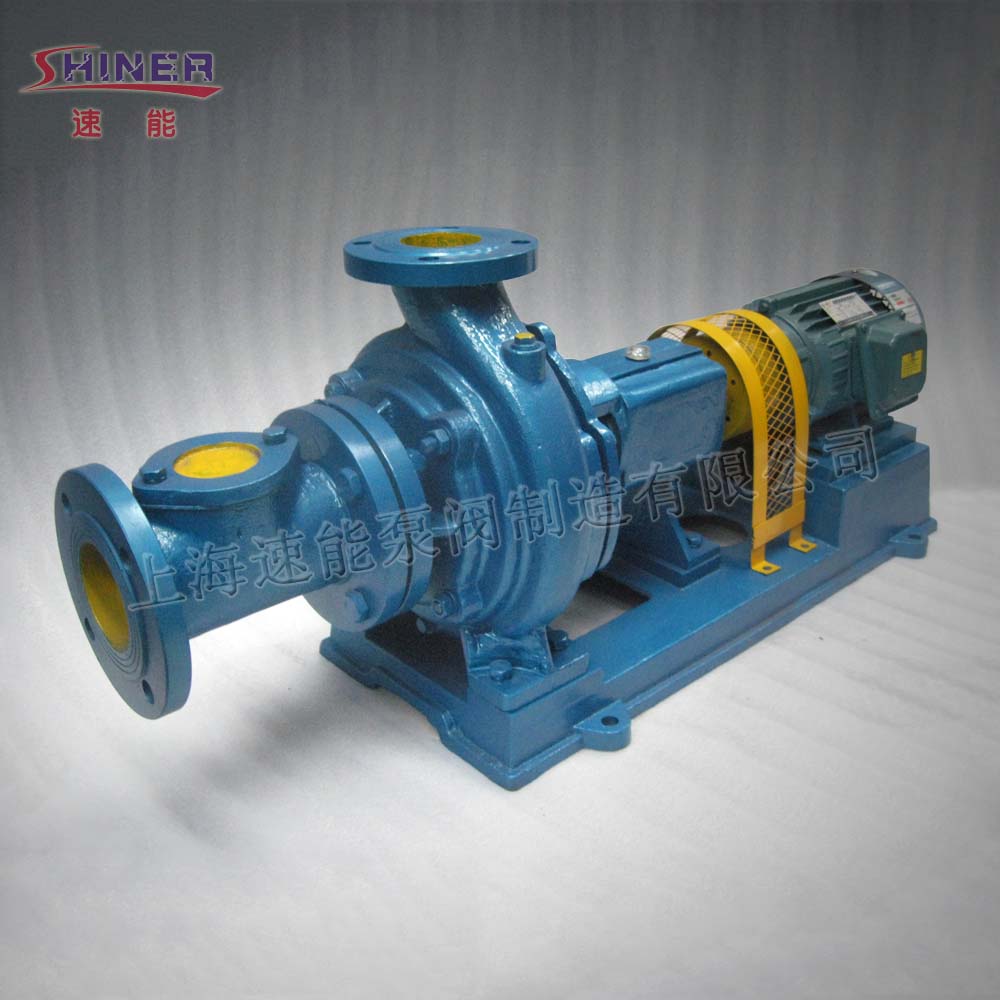

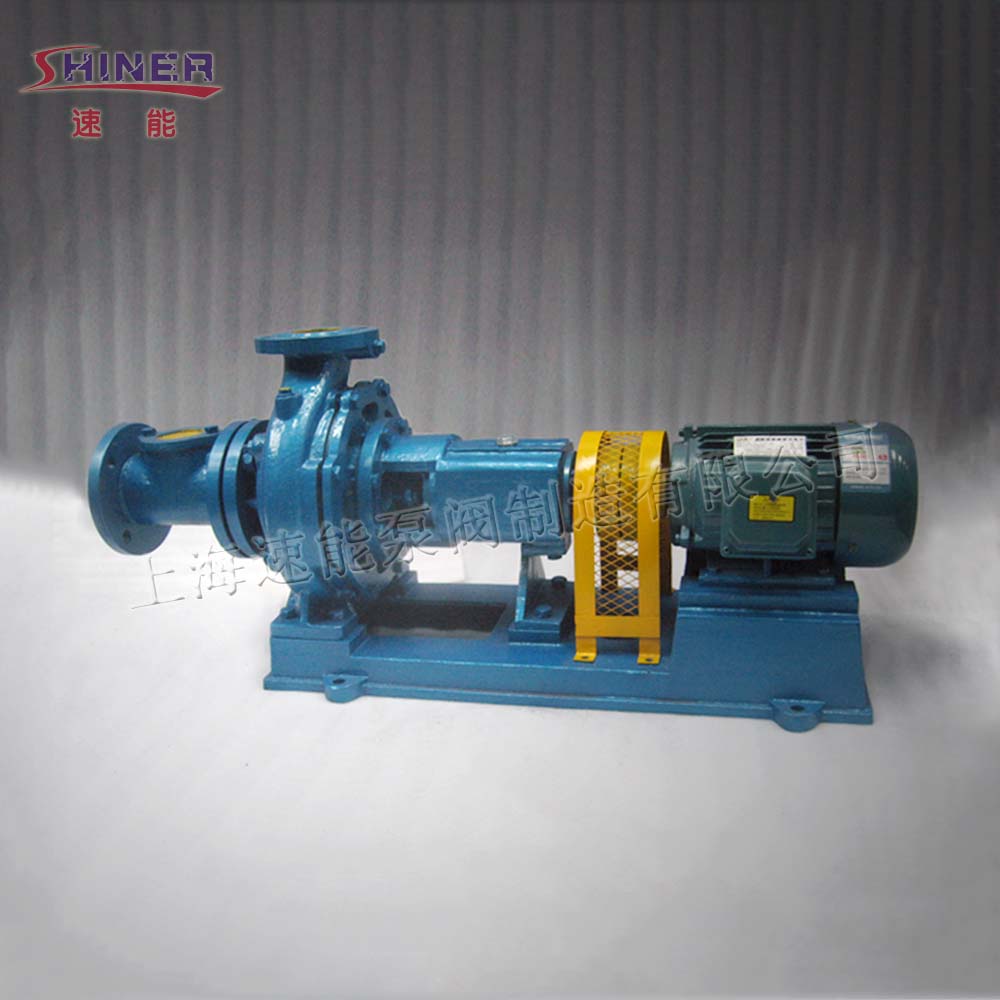

200XWJ400-20大型無堵塞紙漿泵簡介：

200XWJ400-20大型無堵塞紙漿泵是上海速能研制的一種節能型紙漿泵新品，它是由半開或全開式葉輪、高精度軸承(D級精度)、優質軸材料、機械密封和可調的耐磨板與葉輪前側間隙組成。經客戶的實際使用情況反映，XWJ紙漿泵具有少甚至無泄漏、好的抗堵塞性、結構緊湊、高的可靠性和高效安全運行的優點。

200XWJ400-20大型無堵塞紙漿泵型號解讀：

例如：200XWJ400-20B

200—泵的進口直徑(mm) —（毫米）

XWJ—新型無堵塞紙漿泵

400—額定流量(m 3 /h) —（立方米/每小時）

20—揚程（m）—（米）

B—葉輪經過二次切割

（分別采用22KW、30KW、37KW四級電機）

適用范圍

200XWJ400-20大型無堵塞紙漿泵適用范圍：

200XWJ400-20大型無堵塞紙漿泵可以在濃度低于6%，溫度低于110℃的漿料中運行，所以它被廣泛應用在造紙行業、輕工業、嚴重污染廢水的排放、住宅區的污水排污站、人防系統排水站、自來水廠的給水設備、賓館的污水排放、城市污水處理廠派水系統、醫院以及城市給水、排水等場合。同時，它也可以被用在市政工程建筑工地、輸送帶顆粒的污水污物等。

XWJ型無堵塞紙漿泵性能參數：

XWJ型無堵塞紙漿泵性能參數：
XWJ無堵塞紙漿泵型號		流量(m3/h)	揚程(m)	轉速(r/min)	配套電機型號及功率(KW)
80XWJ25-12.5		25	12.5	1450	Y100L1-4/2.2
80XWJ25-12.5	A	20	10	1450	Y90l-4/1.5
80XWJ25-20		25	20	1450	Y100L2-4/3
80XWJ25-20	A	20	16	1450	Y100L-4/2.2
100XWJ50-20		50	20	1450	Y132S-4/5.5
	A	45	18		Y112M-4/4
	B	40	16		Y112M-4/4
100XWJ50-32		50	32	1450	Y160M-4/11
100XWJ50-32	A	40	26	1450	Y132S-4/5.5
125XWJ100-20		100	20	1450	Y160M-4/11
	A	90	18		Y132S-4/7.5
	B	80	16		Y132S-4/7.5
125XWJ100-32		100	32	1450	Y160M-4/15
	A	90	28		Y160M-4/11
	B	80	26		Y160M-4/11
150XWJ200-20		200	20	1450	Y180M-4/18.5
	A	180	18		Y160M-4/15
	B	160	16		Y160M-4/11
150XWJ200-32		200	32	1450	Y200L-4/30
	A	187	28		Y180M-4/22
	B	170	24		Y180M-4/18.5
200XWJ400-20		400	20	1450	Y225S-4/37
	A	380	18		Y200L-4/30
	B	340	15		Y180L-4/22
200XWJ400-32		400	32	1450	Y250M-4/55
	A	375	28		Y225M-4/45
	B	340	24		Y225S-4/37

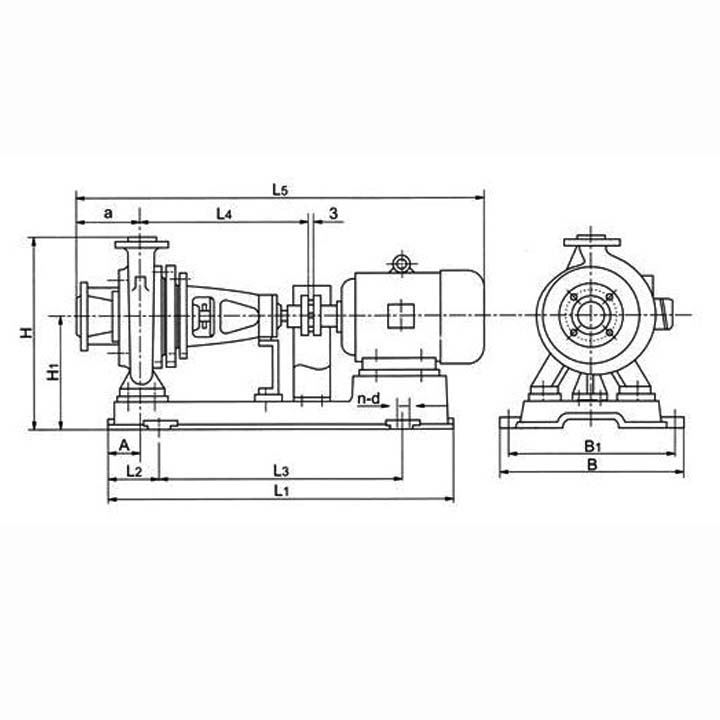

安裝尺寸

XWJ無堵塞紙漿泵型號	配套電機型號及功率(kw)	A	L₁	L₂	L₃	a	L₄	L₅	B₁	B	H₁	H	n-d
80XWJ25-12.5	Y100L₁-4/2.2	60	768	108	550	110	371	847	310	350	215	425	4-Φ18
80XWJ25-12.5A	Y90L-4/1.5							807
80XWJ25-20	Y100L₂-4/3	110	980	120	740	125	491	847	440	490	255	490
80XWJ25-20A	Y100L₁-4/2.2
100XWJ50-20	Y132S-4/1.5	90	920	130	660	125	472	1077	440	490	270	520
100XWJ50-20A	Y112M-4/4							1002
100XWJ50-20B	Y112M-4/4
100XWJ50-32	Y160M-4/11		1043	125	740			1207	460	510	300	580
100XWJ50-32A	Y132S-4/5.5		990					1077
125XWJ100-20	Y160M-4/11		1200	180	840	140	502	1252			300	580	4-Φ24
125XWJ100-20A	Y132M-4/7.5		990	125	740			1162					4-Φ18
125XWJ100-20B	Y132M-4/7.5
125XWJ100-32	Y160L-4/15		1200	180	840			1297			325	640	4-Φ24
125XWJ100-32A	Y160M-4/11							1252
125XWJ100-32B	Y160M-4/11
150XWJ200-20	Y180M-4/18.5					150	502	1327			325	680
150XWJ200-20A	Y160L-4/15							1307
150XWJ200-20B	Y160M-4/11							1262
150XWJ200-32	Y200L-4/30							1432			375	730
150XWJ200-32A	Y180L-4/22							1367
150XWJ200-32B	Y180M-4/18.5							1327
200XWJ400-20	Y225S-4/37	115	1500	200	1050	350	652	1487	630	690	465	865	4-Φ28
200XWJ400-20A	Y200L-4/30							1442
200XWJ400-20B	Y180L-4/22							1377
200XWJ400-32	Y250M-4/55	115	1500	200	1050	350	652	1717	630	690	465	865
200XWJ400-32A	Y225M-4/45							1632
200XWJ400-32B	Y225S-4/37							1607

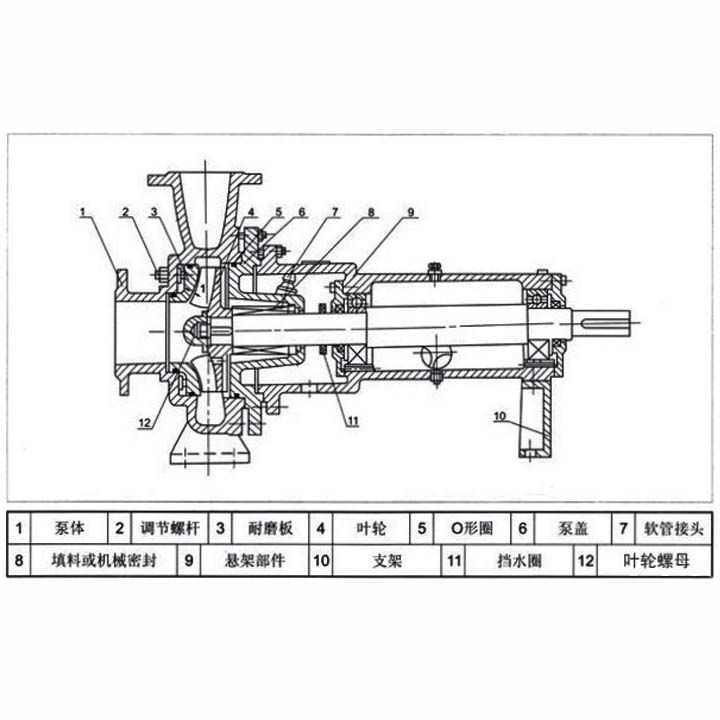

結構特點

200XWJ400-20大型無堵塞紙漿泵結構特點

200XWJ400-20大型無堵塞紙漿泵是由葉輪、泵蓋、耐磨板、懸架和泵體組成的單級單吸懸臂式產品。它有兩個高精度滾動軸承支撐的泵軸，而調節螺桿是在葉輪前側與耐磨板之間的間隙中進行調節，柱銷聯軸器直連傳動著電機和泵。若從電機端來看，則為順時針方向旋轉，并且泵為徑向（中間）排出，軸向吸入。XWJ大型無堵塞紙漿泵使用的是20＃機油即稀油潤滑，采用的是填料或者機械密封兩種方式。因為其泵為后開門結構，故在受損維修時不需要拆卸進出管路。
